工作原理

孔板流量计的工作原理基于伯努利定理和连续性方程。当流体流经孔板时，由于孔径减小，流速增加，静压降低，从而在孔板前后产生压差。这个压差与流量的平方成正比，通过测量压差即可计算出流量

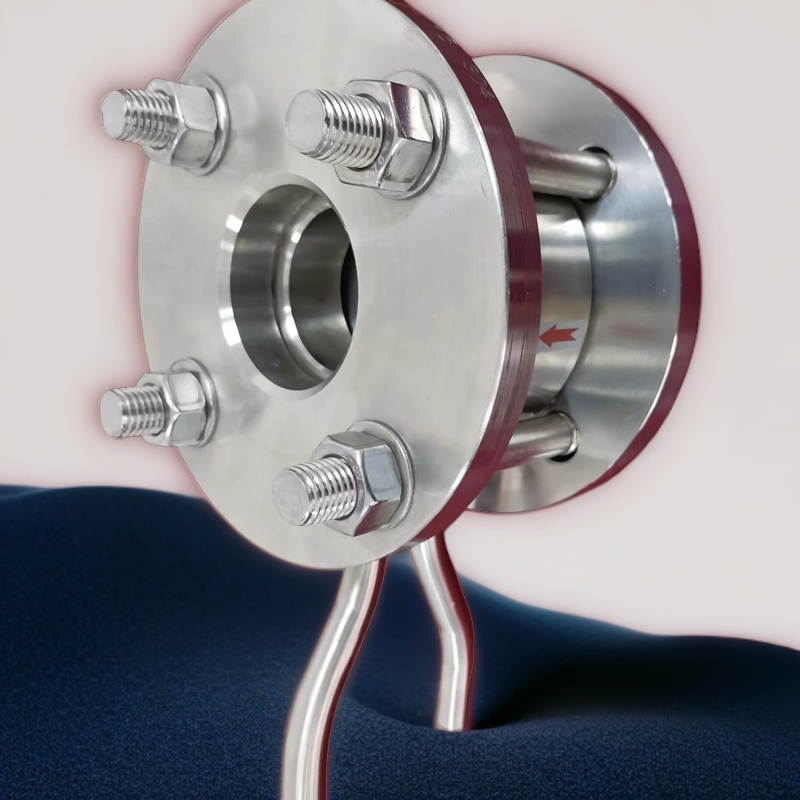

主要组成部分

• 孔板：中间有圆形孔的金属板，用于产生节流作用。
• 导压管：用于传递孔板上下游的差压到差压计。
• 差压计：显示孔板上下游的差压值。
  3

优点

• 结构简单，安装方便，成本较低。
• 适用范围广，可测量各种流体。
• 精度较高，在一定的流量范围内能够提供可靠的测量结果。
  10

缺点

• 压力损失较大，不利于装置的能效提高。
• 对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证。
• 测量范围度窄，安装要求较高。
  1

应用领域

孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域，是过程控制和测量的重要工具

孔板流量计以其简单、可靠的工作原理和广泛的应用范围，在流量测量领域占据了重要的地位。然而，用户在使用时也应注意其缺点，并根据具体工况和要求进行合理选择和使用。
